Električne instalacije u A-Frame kući: Kompletan vodič

Planiranje električnih instalacija u A-Frame kući: dimenzionisanje razvodne table, vođenje kablova kroz kose zidove, rasvjeta galerije i sigurnost.

A-Frame kuća se u pogledu elektrike razlikuje od svake klasične gradnje. Nema visokih vertikalnih zidova u koje bi se sakrili kablovi, dnevni prostor je najčešće jedna otvorena zapremina koja se penje sve do sljemena, a mnoge A-Frame kuće stoje na udaljenim ili off-grid parcelama gdje se svaki vat pažljivo troši. Sve to znači da raspored instalacija mora biti isplaniran na papiru mnogo prije nego što se povuče prvi kabl. Uradite li to dobro, dobijate čistu, sigurnu i lako održivu instalaciju. Uradite li loše, kablove ćete tražiti iza gotove obloge. Ovaj vodič vas vodi kroz opterećenja, dimenzionisanje table, izazov kosih zidova, rasvjetu visokog prostora, raspored utičnica, off-grid integraciju i sigurnost.

Planiranje opterećenja i dimenzionisanje razvodne table

Počnite popisivanjem svakog potrošača koji će kuća imati. Tipična kompaktna A-Frame kuća oslanja se na rasvjetu, opšte utičnice, bojler, neki oblik grijanja ili toplotnu pumpu i malu kuhinju. Zberite ih realno, jer je poddimenzionisan priključak najčešća i najskuplja greška.

Tipična opterećenja vikendice

Za A-Frame kuću priključenu na mrežu, jednofazni priključak 230 V od 40–63 A obično je dovoljan za vikendicu od 50–70 m², dok potpuno elektrificirana kuća s toplotnom pumpom i električnom pločom ima koristi od trofaznog priključka 400 V. Kod off-grid rješenja slika se okreće: inverter i bateriju dimenzionišete prema potrošačima i aktivno projektujete da vršno opterećenje ostane nisko. Naš centar za off-grid život detaljno obrađuje dimenzionisanje sistema.

Razvodna tabla treba da ima 30–50% rezervnih mjesta za buduće strujne krugove. Razuman početni plan za malu A-Frame kuću je: dva kruga rasvjete, tri do četiri kruga utičnica, zasebni krugovi za bojler, toplotnu pumpu, ploču i rernu, te jedan spoljašnji krug za terasu.

Izazov kosih zidova

Ovo je ključni problem. Klasična kuća skriva kablove u vertikalne zidne šupljine; glavni „zidovi” A-Frame kuće su kose rogove koje istovremeno čine i krov. Kabl jednostavno ne možete spustiti niz zid.

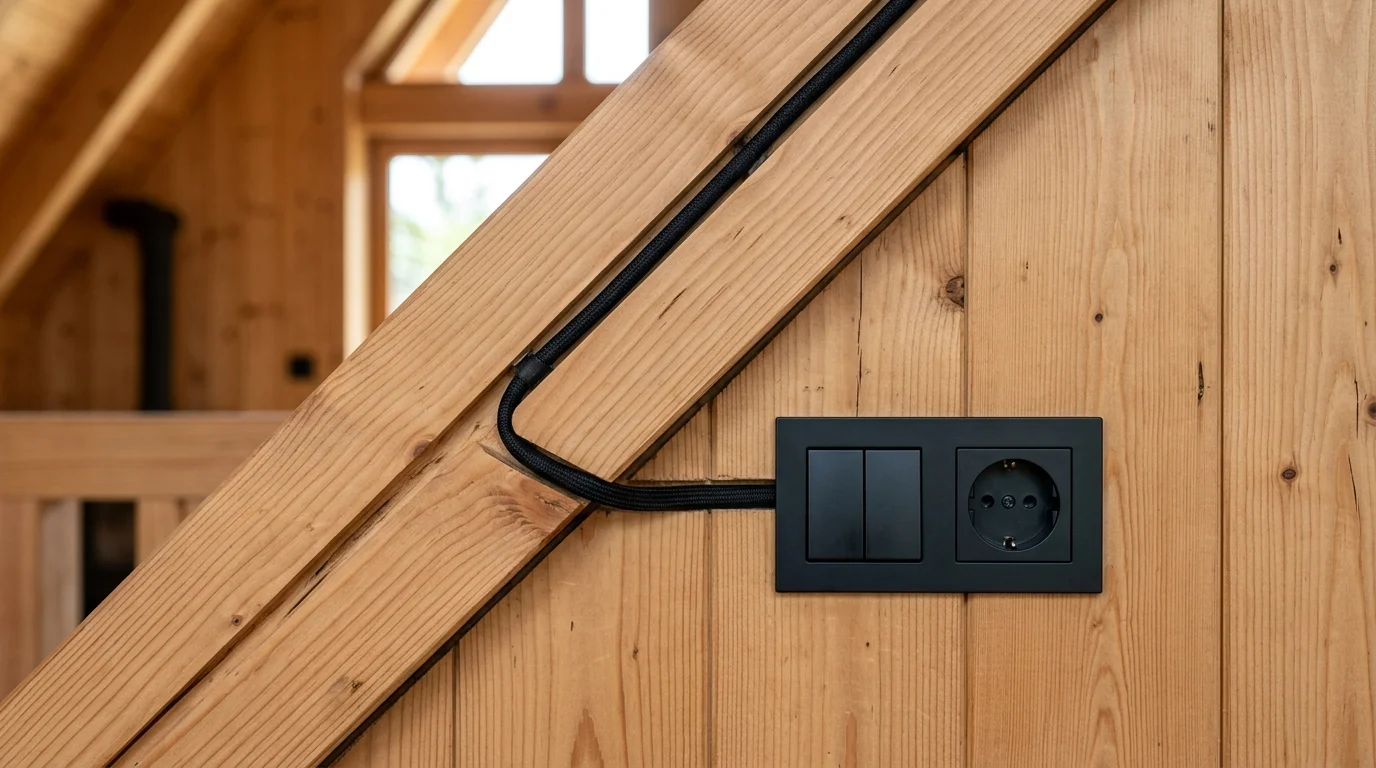

Precizno vođenje instalacionih bužira i crni prekidači uklopljeni u drvenu oblogu rogova

Provjerena rješenja su vođenje kablova duž ili iza rogova u prostoru izolacije, izrada namjenskog instalacionog kanala (šahta) u podnožju kosine ili korišćenje parapetnih (koljenastih) zidova — niskih vertikalnih zidova gdje rog nalijeće na pod, koji stvaraju prave šupljine za kutije i kablove. Koristite samogasive rebraste cijevi (bužire) s nezapaljivim premazom, jer drvo zahtijeva strogu zaštitu od iskrenja. Šta god izabrali, isplanirajte trase cijevi i postavite pristupačne razvodne kutije prije nego što se postave izolacija i unutrašnja obloga. Kada su ploče na mjestu, svaka greška znači zasijecanje u gotove površine. Ostavljanje praznih rezervnih cijevi Ø20 mm sada štedi ozbiljan posao kasnije. Strategiju konstrukcije i šupljina obrađuje naš vodič za gradnju A-Frame kuće.

Rasvjeta visokog otvorenog prostora i galerije

Visok kosi plafon je zaštitni znak A-Frame kuće i traži slojevitu rasvjetu umjesto jednog centralnog svjetla. Kombinujte ambijentalno, radno i akcentno svjetlo da prostor funkcioniše ujutru i uveče.

Slojevita topla LED rasvjeta i visilice u otvorenom volumenu A-frame vikendice

Svjetiljke na kosini

Šinska rasvjeta ili zategnuta sajla s reflektorima montirana duž rogova je idealna — prati kosinu i može se usmjeriti. Zidne i parapetne lampe (sconce) dodaju toplinu na niskom nivou gdje ljudi zaista sjede. Izbjegavajte montažu svjetiljki na samom sljemenu ako nemate plan kako ćete ih održavati.

Upravljanje teško dostupnim svjetiljkama

Svaka svjetiljka visoko na zabatu je muka za paljenje i održavanje. Koristite LED svjetiljke dugog vijeka i upravljajte njima preko pametnih prekidača ili releja tako da nikada ne morate na ljestve da ih ugasite. Pametna kuća se u A-Frame kući isplati. Dajte galeriji zaseban krug rasvjete s prekidačem na vrhu stepenica i u zoni spavanja.

Utičnice i njihov raspored

Otvorene A-Frame kuće nemaju obodne zidove koje obična kuća koristi za utičnice. Postavite utičnice u parapetne zidove po obodu i koristite podne kutije u sredini otvorenog dnevnog prostora, tako da kauč ili trpezarijski sto ne ostanu daleko od napajanja. U kuhinji i kupatilu obezbijedite zasebne krugove zaštićene FID/RCD zaštitnom sklopkom, a barem jednu vodootpornu utičnicu držite na terasi. Predvidite USB-C utičnice pored kreveta i sjedišta; u kompaktnoj kući smanjuju gužvu kablova.

Integracija solara, baterije i agregata

Mnoge A-Frame kuće rade djelimično ili potpuno off-grid. Tipičan sistem spaja panele na krovu ili tlu s baterijskom bankom, inverter/punjačem i rezervnim agregatom za zimu ili duže oblačne periode. Agregat i solar/baterija nikada ne smiju istovremeno napajati tablu, pa je preklopna (changeover) sklopka obavezna. Postavite jasne prioritete: solar prvo puni bateriju, inverter napaja potrošače, a agregat se pokreće tek kada baterija padne ispod zadatog praga. Sve dimenzionišite prema stvarnoj dnevnoj potrošnji u kWh. Izbor panela i prinose obrađuje naš vodič za solarne panele A-Frame kuće. Ako cijelu vikendicu gradite sami, vodič za DIY A-Frame vikendicu pokazuje kako se elektrika uklapa u širi redoslijed gradnje.

Sigurnost i propisi

Svaki krajnji strujni krug mora biti zaštićen FID/RCD sklopkom (30 mA za utičnice i kupatilo). Obezbijedite ispravno uzemljenje s elektrodom u podnožju objekta i razmotrite zaštitu od lučnog kvara (AFDD) — posebno korisnu u drvenoj gradnji, gdje skriveni kvar može tinjati. U udaljenim područjima nikada ne radite sami na instalaciji pod naponom, isključite i zaključajte napajanje prije otvaranja bilo koje kutije i imajte način da pozovete pomoć. Drvo, izolacija i otvorena zapremina povećavaju rizik ako kvar prođe nezapaženo.

Primjer plana strujnih krugova

Često postavljana pitanja

Mogu li sam izvesti instalacije u A-Frame kući?

Možete sami isplanirati trase, postaviti cijevi, provući kablove i montirati kutije, a tokom gradnje je to zaista lakše nego u gotovoj kući. Ali krajnje spajanje na tablu i na mrežu mora izvesti ovlašćeni električar koji će instalaciju ispitati i atestirati prema lokalnim propisima.

Gdje sakriti kablove kada nema vertikalnih zidova?

Koristite parapetne zidove, namjenski instalacioni kanal duž podnožja kosine i prostor izolacije iza rogova. Postavite cijevi i pristupačne razvodne kutije prije obloge i ostavite rezervnu cijev za buduće izmjene.

12 V DC ili 230 V AC za off-grid A-Frame?

Za malu vikendicu u povremenoj upotrebi, rasvjeta 12/24 V DC i USB mogu biti jednostavni i efikasni. Za sve što ima bojler, toplotnu pumpu ili standardne aparate, sistem 230 V AC preko invertera je praktičan izbor. Mnogi vlasnici koriste hibrid: DC za osnovna svjetla, AC za sve ostalo.

Sigurnosna napomena: Ovaj vodič služi za planiranje. Krajnje spajanje na mrežu i razvodnu tablu, uz ispitivanje i atestiranje, mora izvesti ovlašćeni električar u skladu s lokalnim propisima za električne instalacije.

Isplanirajte svoju A-Frame kuću sa sigurnošću

Dobar projekat elektrike počinje poznavanjem veličine, rasporeda i energetskih potreba objekta. Koristite naš A-Frame Planner kalkulator da procijenite dimenzije, opterećenja i troškove svog projekta, a zatim te podatke odnesite električaru da pametan plan pretvori u sigurnu i atestiranu instalaciju.
